空调机组减少振动首先弹簧减震器

空调机组减少振动首先弹簧减震器

一. 选择弹簧减振器理由:

1. 隔离振动:弹簧减振器的主要功能是隔离 机组运行产生的振动,阻止其通过底座传递到楼板、墙体等建筑结构上。弹簧元件能吸收和耗散振动能量。

2.保护设备:减少振动传递也能保护机组本身,延长其寿命,并减少对其他精密设备或管道系统的潜在影响。

3.适用于低频振动:弹簧减震器特别擅长隔离空调机组产生的低频振动(压缩机、风机等)。

二、安装弹簧减振器的关键步骤和注意事项

1. 精确选型:

负载计算:这是重要的一步!必须准确计算每个安装点(减振器位置)需要承受的净载荷及考虑运行载荷。 不能 根据机组铭牌重量粗略估算。

选择合适的减振器:根据计算出的每个点净载荷,选择额定负载略大于该值(通常建议在额定负载的60%80%之间)的弹簧减振器。过载会压死弹簧失效,欠载则无法提供足够压缩量,隔振效果差。

静态压缩量/固有频率:弹簧的静态压缩量决定了其固有频率。压缩量越大,固有频率越低,对更低频率的隔振效果越好。需要根据机组的扰动频率(通常是压缩机或风机的运行转速频率)来选择,确保减振器的固有频率远低于扰动频率。

类型选择:常见类型有开放式弹簧减振器、带外壳的弹簧减振器,限位型弹簧减振器,根据环境、空间、稳定性要求选择。

2. 设计与布局:

均匀分布:减振器应尽可能均匀分布在机组底座下方,靠近主要振动源(如压缩机)或机组重心投影点附近的位置可能需要更多支撑或更大规格。

数量足够:确保有足够数量的支撑点来稳定支撑机组,通常至少4个,大型机组需要更多。

惰性块/底座:对于重量较轻或重心较高的机组,强烈建议在机组和弹簧减振器之间增加一块混凝土惰性块,惰性块的作用:

增加整体质量,降低系统重心,提高稳定性。

增大惯性,使机组运行更平稳,减少自身晃动。

提供更大的安装面积,使载荷分布更均匀,便于减震器布置。

提高隔振效率(隔振效率与质量比有关)。

高度调节:选择带有高度调节螺栓的弹簧减振器至关重要。这允许在安装后精确调平机组。

3. 专业安装:

基础/楼板:确保安装减振器的地面平整、坚固,能承受机组和惰性块的重量以及动态载荷。

调平:这是关键步骤!

将弹簧减振器(通常其高度调节螺栓处于中间位置)放置在预定位置。

小心吊装机组(连同惰性块,如果有)放置到减振器上。

逐步、交替地 拧紧或松开各个减震器的高度调节螺栓,使用精密水平仪在机组底座的多个方向上反复测量,直到机组达到完全水平。不均匀的压缩会导致偏载、隔振效果差甚至机组运行异常。

确保所有减振器都受力,没有悬空的。

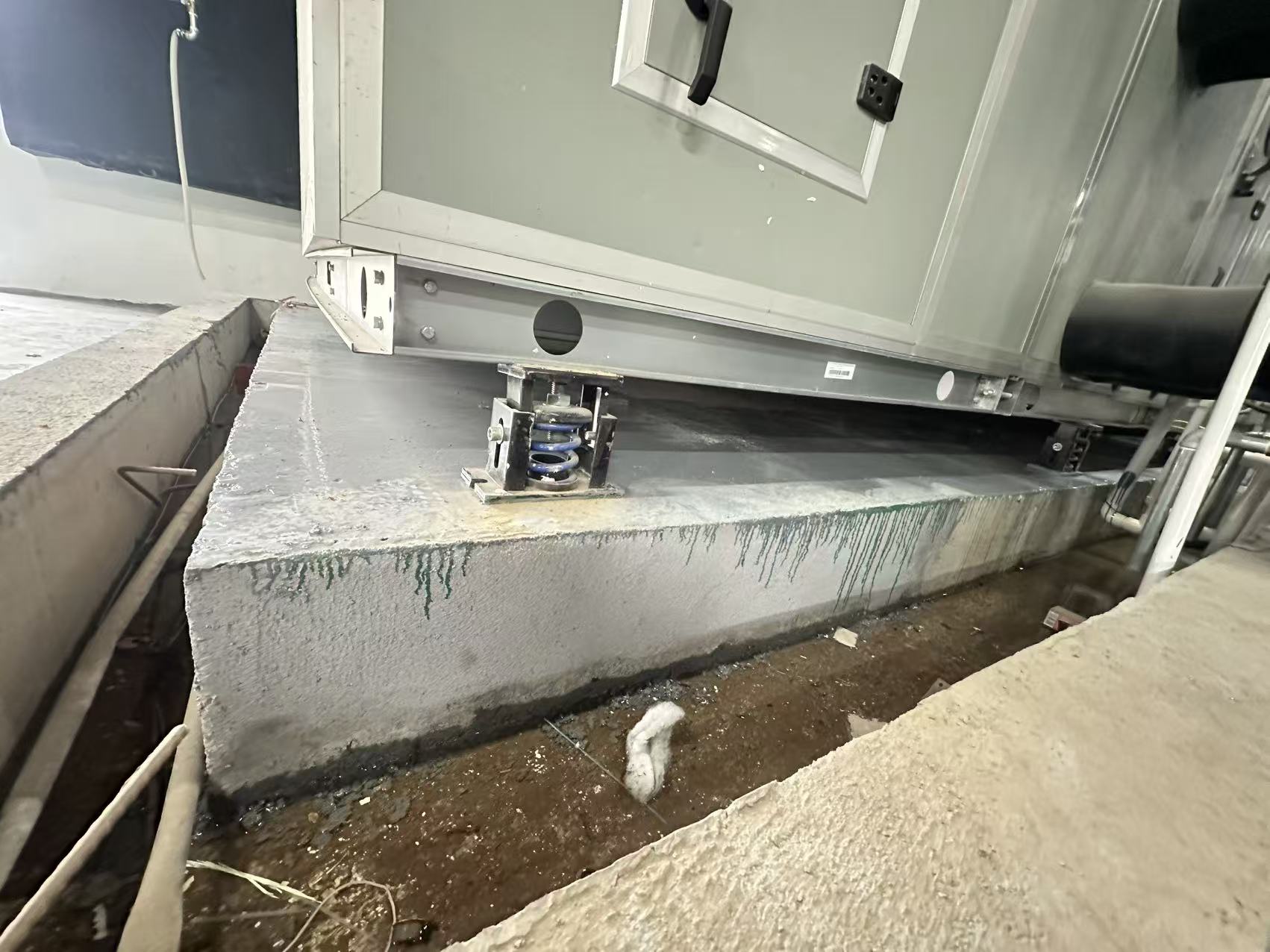

固定:通常机组和惰性块(如果有)通过螺栓固定在减振器上部的安装板上。减震器底部的安装板通常通过膨胀螺栓等可靠地固定在地面上。确保所有衔接紧固。
